DEBUG卡与BIOS读写工具的使用
维修中，DEBUG卡的使用频率是比较高的。DEBUG设备细分可以包括 DEBUG卡、D-LED侦错灯以及语音提示三种。
DEBUG卡，又称诊断卡、POST卡，它可以在计算机系统启动时自动检测主板上各种部件的状态，若有发生故障的部件，则DEBUG卡上的数码管会给出相关提示信息。
Debug 卡的原理就是读取80H地址内的POST CODE，并经译码器译码，最后由数码管显示出来。当我们按下POWER键启动电脑时，系统就交由BIOS来控制，由于此时电压还不稳定（时间极短），主板控制芯片组向CPU发出并保持一个RESET（重置）信号，让CPU初始化，同时等待电源发出PG信号（POWER GOOD信号，即电源准备好信号）。当电源开始稳定供电后，芯片组即撤去RESET信号，CPU马上就从FFFF0H地址处开始执行跳转指令，跳到BIOS中真正的启动代码处。

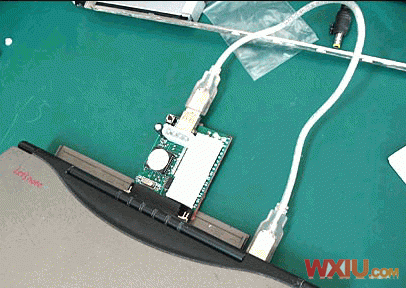

笔记本也可以使用DEBUG卡，可以在不打开外壳的情况下，显示故障的大概原因。
基于mini PCI的DEBUG卡，同样适用于笔记本的维修。

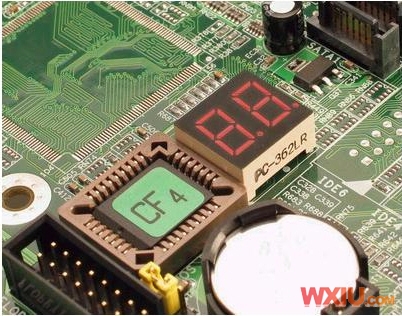

数码指示灯型DEBUG灯，磐正主板大多在使用这个技术。
Debug卡的种类比较多，比较专业的Debug卡，也具备比较复杂的功能，如Dual port（双面接口，即上下两面接口分别为ISA和PCI）、自动重启、外接显示LED、Step by Step trace（步步跟踪），显示开机电源、+3V待机、+3.3V、+5V、+12V、-12V6组电源的供电情况。
DEBUG卡是一个相当有用的故障诊断工具，当然DEBUG卡也不是万能的，它只是一个诊断硬件的工具而已，由于整体电路的复杂性，其最终结果并非完全可靠。硬件故障诊断更多的还需要靠经验，并且与其他检测设备配合使用，往往会达到事半功倍的效果。
DEBUG卡使用中要注意的一些问题：
对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，这一般可以查阅主板使用手册，或者从主板上的BIOS芯片或启动界面上直接查看。
PCI接口的DEBUG卡需要初始化，无法得到主板启动后至初始化之前的系统信息。有少数主板PCI槽只能显示部分代码，但ISA槽则有完整自检代码输出。但目前已经发现有极个别原装机主板的ISA槽无代码输出，而PCI槽正常。所以上述情况下，可以换槽试试看。另外，同一块主板的不同PCI槽可能有不同的显示状况，这都是在维修中要注意的。此外，PCI的地址线和数据线是共用的，可能会产生错误的报警甚至乱码，这也是有时PCI接口的DEBUG卡侦测出的错误信息不太准确的原因。
[BIOS编程器]

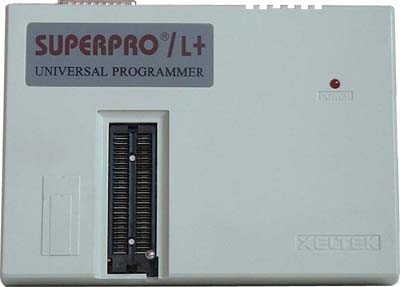

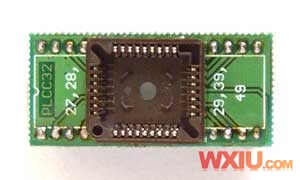

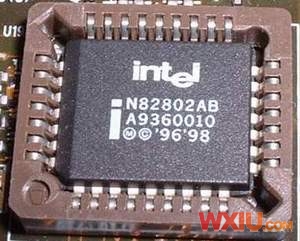

主板BIOS的作用相当重要，BIOS损坏或者支持不好的话，也会产生严重的问题，此时就要进行修复和更新。在硬件维修领域，一般使用BIOS编程器。

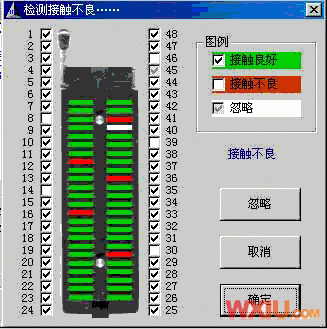

这种可编成设备通过与计算机相连，可以非常方便直观的修改、修复BIOS文件。相对于普通用户在DOS下刷新BIOS，这种方法更加安全快捷。
DEBUG卡，又称诊断卡、POST卡，它可以在计算机系统启动时自动检测主板上各种部件的状态，若有发生故障的部件，则DEBUG卡上的数码管会给出相关提示信息。
Debug 卡的原理就是读取80H地址内的POST CODE，并经译码器译码，最后由数码管显示出来。当我们按下POWER键启动电脑时，系统就交由BIOS来控制，由于此时电压还不稳定（时间极短），主板控制芯片组向CPU发出并保持一个RESET（重置）信号，让CPU初始化，同时等待电源发出PG信号（POWER GOOD信号，即电源准备好信号）。当电源开始稳定供电后，芯片组即撤去RESET信号，CPU马上就从FFFF0H地址处开始执行跳转指令，跳到BIOS中真正的启动代码处。
系统BIOS根据启动代码首先要做的事情就是POST（Power On Self Test）加电自检，其大致过程为：加电→CPU→BIOS→System Clock→DMA→64KB RAM→IRQ→显卡等。检测完显卡以前的过程称为关键性测试，若关键部件（包括CPU、主板、内存、显卡和电源等）有问题，计算机会处于挂起状态，习惯上称为核心故障。另一类故障称为非关键性故障，检测完显卡后，计算机将对64KB以上内存、I／O接口、软硬盘驱动器、键盘、即插即用设备、BIOS设置等进行检测，并在屏幕上显示各种信息和出错报告。
 |
笔记本也可以使用DEBUG卡，可以在不打开外壳的情况下，显示故障的大概原因。
 |
基于mini PCI的DEBUG卡，同样适用于笔记本的维修。
 |
数码指示灯型DEBUG灯，磐正主板大多在使用这个技术。
Debug卡的种类比较多，比较专业的Debug卡，也具备比较复杂的功能，如Dual port（双面接口，即上下两面接口分别为ISA和PCI）、自动重启、外接显示LED、Step by Step trace（步步跟踪），显示开机电源、+3V待机、+3.3V、+5V、+12V、-12V6组电源的供电情况。
DEBUG卡是一个相当有用的故障诊断工具，当然DEBUG卡也不是万能的，它只是一个诊断硬件的工具而已，由于整体电路的复杂性，其最终结果并非完全可靠。硬件故障诊断更多的还需要靠经验，并且与其他检测设备配合使用，往往会达到事半功倍的效果。
DEBUG卡使用中要注意的一些问题：
对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，这一般可以查阅主板使用手册，或者从主板上的BIOS芯片或启动界面上直接查看。
PCI接口的DEBUG卡需要初始化，无法得到主板启动后至初始化之前的系统信息。有少数主板PCI槽只能显示部分代码，但ISA槽则有完整自检代码输出。但目前已经发现有极个别原装机主板的ISA槽无代码输出，而PCI槽正常。所以上述情况下，可以换槽试试看。另外，同一块主板的不同PCI槽可能有不同的显示状况，这都是在维修中要注意的。此外，PCI的地址线和数据线是共用的，可能会产生错误的报警甚至乱码，这也是有时PCI接口的DEBUG卡侦测出的错误信息不太准确的原因。
[BIOS编程器]
主板BIOS的作用相当重要，BIOS损坏或者支持不好的话，也会产生严重的问题，此时就要进行修复和更新。在硬件维修领域，一般使用BIOS编程器。
 |
这种可编成设备通过与计算机相连，可以非常方便直观的修改、修复BIOS文件。相对于普通用户在DOS下刷新BIOS，这种方法更加安全快捷。
 |
 |
 |
